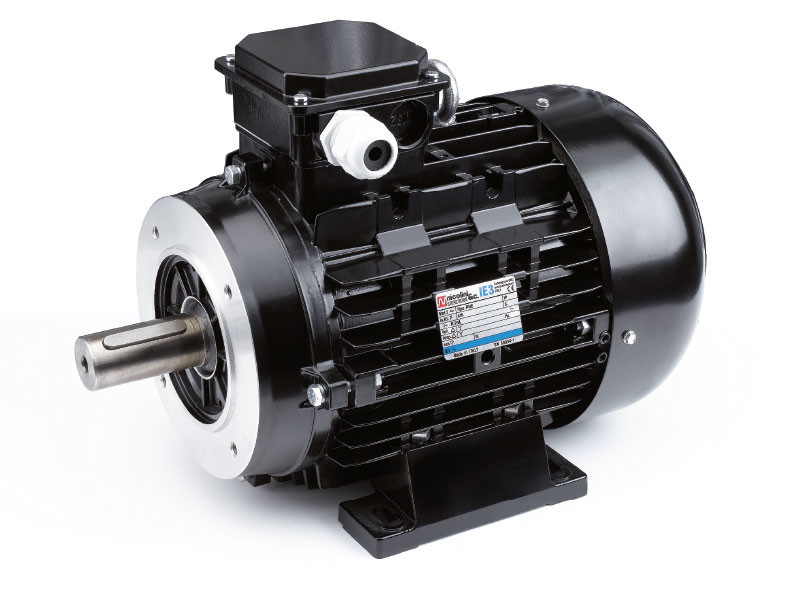

asynchronous threephase motors IE3
asynchronous threephase motors IE3
2 Poli - 3000rpm
Squirrel cage rotor - Totally enclosed fan cooled - IP55 - Ins.cl.F - 230/400V 50Hz
| TIPO MOTORE MOTOR TYPE |
POTENZA NOMINALE RATED OUTPUT |
velocità speed |
rendimento efficency |
fattore di potenza power factor |
Corrente corrent 400V |
corrente avviamento current for d.o.l. starting |
coppia torque |
momento d'inserzia moment of inertia |
peso (b3) weight b3 |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RN | Kw | rpm | 100% | 75% | 50% | COSφ | A | IS/IN | Nm | Cs/Cn | Cm/Cn | Kgm² | Kg |
| RNE 80a2 | 0,75 | 2910 | 82 | 81,2 | 77,8 | 0,78 | 1,70 | 8,9 | 2,50 | 4,7 | 4,5 | 0,00070 | 9,5 |
| RNE 80b2 | 1,10 | 2870 | 78,7 | 81,7 | 79,5 | 0,76 | 2,40 | 9,3 | 3,70 | 5,0 | 5,3 | 0,00090 | 11,1 |
| RNE 90Sa2 | 1,50 | 2875 | 84,2 | 84,8 | 83,2 | 0,85 | 3,00 | 8,4 | 5,00 | 3,6 | 3,8 | 0,00160 | 14,0 |
| RNE 90La2 | 2,20 | 2880 | 86,5 | 86,2 | 85,0 | 0,82 | 4,60 | 9,20 | 7,30 | 4,0 | 4,2 | 0,00180 | 16,0 |
| RNE 100a2 | 3,00 | 2900 | 87,1 | 85,8 | 82,3 | 0,89 | 5,60 | 8,8 | 9,90 | 5,5 | 4,5 | 0,00450 | 22,8 |
| RNE 112a2 | 4,00 | 2910 | 88,1 | 87,8 | 86,8 | 0,93 | 7,00 | 9,6 | 13,1 | 3,6 | 4 | 0,00650 | 27,4 |
| RNE 132Sa2 | 5,50 | 2920 | 89,2 | 88,5 | 88,0 | 0,90 | 10,0 | 8,9 | 18,0 | 3,0 | 3,6 | 0,001400 | 46,0 |
| RNE 132Sb2 | 7,50 | 2910 | 90,1 | 89,2 | 88,6 | 0,92 | 13,1 | 8,9 | 24,6 | 23,0 | 3,60 | 0,01600 | 53,0 |
| RNE 160Ma2 | 11,0 | 2950 | 91,2 | 89,8 | 87,4 | 0,89 | 19,7 | 9,1 | 35,6 | 4,0 | 4,2 | 0,05175 | 87,8 |
| RNE 160Mb2 | 15,0 | 2940 | 91,9 | 91,3 | 91,0 | 0,89 | 26,7 | 9,7 | 48,7 | 4,7 | 4,8 | 0,05340 | 88,9 |
| RNE 160La2 | 18,5 | 2950 | 92,4 | 92,8 | 91,6 | 0,89 | 33,0 | 10,7 | 59,9 | 4,6 | 4,7 | 0,06400 | 104,0 |
