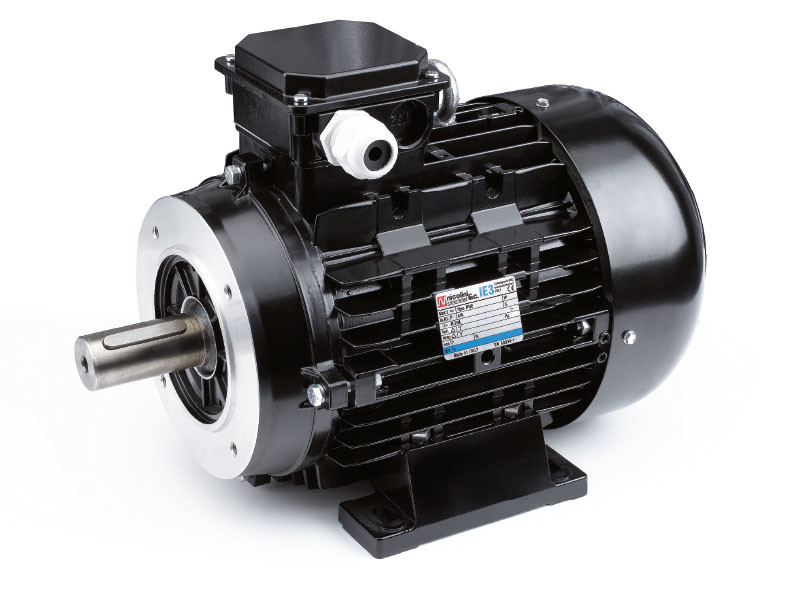

motori asincroni trifasi IE3
motori asincroni trifasi IE3
4 Poli - 1500rpm
Rotore a gabbia di scoiattolo - Chiusi ventilazione esterna - IP55 - Isol. Cl.F. - 230/400V 50Hz
| TIPO MOTORE MOTOR TYPE |
POTENZA NOMINALE RATED OUTPUT |
velocità speed |
rendimento efficency |
fattore di potenza power factor |
Corrente corrent 400V |
corrente avviamento current for d.o.l. starting |
coppia torque |
momento d'inserzia moment of inertia |
peso (b3) weight b3 |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RN | Kw | rpm | 100% | 75% | 50% | COSφ | A | IS/IN | Nm | Cs/Cn | Cm/Cn | Kgm² | Kg |
| RNE 80b4 | 0,75 | 1435 | 82,5 | 81,5 | 80,7 | 0,74 | 1,80 | 5,5 | 5,0 | 2,7 | 2,8 | 0,00250 | 11,0 |
| RNE 90Sa4 | 1,10 | 1440 | 84,1 | 84,3 | 93,3 | 0,75 | 2,50 | 7,1 | 7,30 | 4,30 | 4,4 | 0,00360 | 16,4 |
| RNE 90La4 | 1,50 | 1430 | 85,3 | 85,2 | 84,1 | 0,72 | 3,60 | 6,6 | 10,0 | 4,3 | 4,4 | 0,00370 | 16,4 |
| RNE 100a4 | 2,20 | 1455 | 86,7 | 86,2 | 83,2 | 0,63 | 5,90 | 7,2 | 14,4 | 3,7 | 3,9 | 0,00590 | 22,4 |
| RNE 100b4 | 3,00 | 1440 | 87,7 | 87,1 | 85,1 | 0,73 | 6,80 | 8,1 | 19,9 | 4,1 | 4,1 | 0,00730 | 26,5 |
| RNE 112a4 | 4,00 | 1450 | 88,6 | 88,3 | 87,2 | 0,80 | 8,20 | 8,5 | 26,4 | 2,7 | 3,5 | 0,01640 | 30,4 |
| RNE 132Sa4 | 5,50 | 1450 | 89,6 | 90,2 | 89,8 | 0,84 | 10,6 | 8,7 | 36,2 | 3,7 | 4,3 | 0,03600 | 55,0 |
| RNE 132Ma4 | 7,50 | 1465 | 90,4 | 90,9 | 89,9 | 0,78 | 15,3 | 8,2 | 48,9 | 4,4 | 5,1 | 0,04500 | 65,0 |
| RNE 160Ma4 | 11,0 | 1475 | 91,4 | 91,5 | 90,5 | 0,77 | 22,4 | 10,1 | 71,3 | 2,5 | 3,1 | 0,10500 | 108 |
| RNE 160La4 | 15,0 | 1465 | 92,1 | 92,5 | 91,8 | 0,78 | 30,5 | 8,9 | 97,8 | 3,2 | 2,8 | 0,12070 | 114 |
