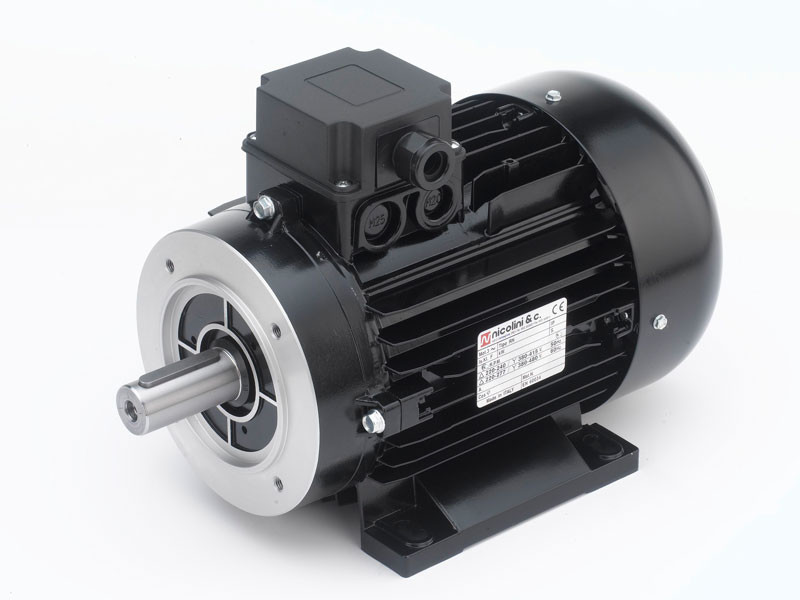

motori asincroni trifasi IE1
motori asincroni trifasi IE1
4 Poli - 1500rpm
Squirrel cage rotor - Totally enclosed fan cooled - IP55 - Ins.cl.F - 230/400V 50Hz
| TIPO MOTORE MOTOR TYPE |
POTENZA NOMINALE RATED OUTPUT |
velocità speed |
rendimento efficency |
fattore di potenza power factor |
Corrente corrent 400V |
corrente avviamento current for d.o.l. starting |
coppia torque |
momento d'inserzia moment of inertia |
peso (b3) weight b3 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| RN | Kw | rpm | % | COSφ | A | IS/IN | Nm | Cs/Cn | Cm/Cn | Kgm² | Kg |
| RN 63a4 | 0,12 | 1345 | 59,7 | 0,66 | 0,44 | 3,0 | 0,85 | 1,9 | 1,9 | 0,0003 | 4,0 |
| RN 63b4 | 0,18 | 1375 | 62,6 | 0,66 | 0,63 | 3,2 | 1,25 | 2,0 | 2,1 | 0,0004 | 4,5 |
| RN 63c4* | 0,25 | 1360 | 64,8 | 0,68 | 0,82 | 3,4 | 1,75 | 2,0 | 2,0 | 0,0005 | 5,0 |
| RN 71a4 | 0,25 | 1400 | 66,4 | 0,68 | 0,80 | 3,2 | 1,75 | 1,8 | 1,9 | 0,0006 | 6,0 |
| RN 71b4 | 0,37 | 1410 | 66,5 | 0,67 | 1,20 | 3,6 | 2,50 | 2,0 | 2,1 | 0,0008 | 7,0 |
| RN 71c4* | 0,55 | 1370 | 68,8 | 0,68 | 1,70 | 3,2 | 3,70 | 1,8 | 1,8 | 0,0014 | 8,0 |
| RN 80a4 | 0,55 | 1420 | 72,6 | 0,73 | 1,50 | 4,5 | 3,70 | 2,3 | 2,4 | 0,0015 | 9,0 |
| RN 80b4 | 0,75 | 1400 | 74,2 | 0,73 | 2,00 | 5,0 | 5,10 | 2,5 | 2,6 | 0,0018 | 10,5 |
| RN 80c4* | 1,00 | 1380 | 70,5 | 0,82 | 2,50 | 4,5 | 6,90 | 2,1 | 2,1 | 0,0024 | 11,0 |
| RN 90Sa4 | 1,10 | 1410 | 77,5 | 0,76 | 2,70 | 5,0 | 7,50 | 2,1 | 2,5 | 0,0028 | 13,8 |
| RN 90La4 | 1,50 | 1410 | 79,2 | 0,76 | 3,60 | 5,0 | 10,0 | 2,1 | 2,3 | 0,0035 | 15,5 |
| RN 90Lb4* | 1,85 | 1410 | 79,7 | 0,78 | 4,30 | 5,5 | 12,5 | 2,3 | 2,8 | 0,0042 | 16,0 |
| RN 90Lc4* | 2,20 | 1400 | 75,5 | 0,78 | 5,40 | 5,0 | 14,0 | 2,3 | 2,5 | 0,0042 | 16,3 |
| RN 100a4 | 2,20 | 1420 | 81,1 | 0,80 | 4,90 | 6,0 | 14,8 | 2,5 | 2,9 | 0,0048 | 17,5 |
| RN 100b4* | 3,00 | 1420 | 83,6 | 0,81 | 6,40 | 6,2 | 20,0 | 2,7 | 3,0 | 0,0058 | 21,0 |
| RN 100c4* | 4,00 | 1405 | 77,5 | 0,82 | 9,10 | 6,1 | 27,0 | 2,2 | 2,3 | 0,0071 | 22,0 |
| RN 112a4 | 4,00 | 1430 | 85,0 | 0,80 | 8,50 | 7,0 | 27,0 | 2,9 | 3,0 | 0,011 | 29,0 |
| RN 112b4* | 5,50 | 1420 | 80,4 | 0,81 | 12,2 | 6,8 | 37,0 | 2,3 | 2,4 | 0,022 | 32,0 |
| RN 112c4* | 6,30 | 1420 | 84,2 | 0,86 | 12,5 | 7,0 | 42,5 | 2,2 | 2,3 | 0,022 | 34,0 |
| RN 132Sa4 | 5,50 | 1430 | 86,1 | 0,81 | 11,4 | 7,2 | 37,0 | 2,9 | 3,2 | 0,023 | 43,0 |
| RN 132Sb4 | 7,50 | 1440 | 87,5 | 0,81 | 15,3 | 7,6 | 49,0 | 2,4 | 3,1 | 0,028 | 48,0 |
| RN 132Ma4 | 7,50 | 1440 | 87,5 | 0,81 | 15,3 | 7,6 | 49,0 | 2,4 | 3,1 | 0,028 | 48,0 |
| RN 132Mb4* | 9,20 | 1440 | 81,5 | 0,85 | 19,2 | 7,5 | 61,0 | 2,8 | 2,8 | 0,033 | 53,0 |
| RN 132Mc4* | 11,0 | 1440 | 79,8 | 0,83 | 24,0 | 7,5 | 67,0 | 2,5 | 3,0 | 0,038 | 56,0 |
| RN 160Ma4 | 11,0 | 1450 | 88,7 | 0,80 | 22,4 | 7,4 | 72,0 | 2,4 | 3,0 | 0,050 | 85,0 |
| RN 160La4 | 15,0 | 1450 | 90,3 | 0,80 | 30,0 | 7,7 | 98,0 | 2,2 | 2,9 | 0,070 | 100 |
| RN 160Lb4* | 18,5 | 1420 | 84,8 | 0,83 | 38,0 | 7,4 | 115 | 2,7 | 2,4 | 0,080 | 112 |
* powers not contemplated by IEC documents
 |
Tipica curva di velocità/coppia 1) CA = Coppia Avviamento 2) CM = Coppia massima 3) CN = Coppia Nominale
Curve di velocita/coppia per motori specifici possono essere forniti a richiesta |
Typical speed/torque curve 1) CA = Starting torque 2) CM = Breakdown torque 3) CN = Full load torque
Speed/torque curves for specific motors can be supplied upon request |
