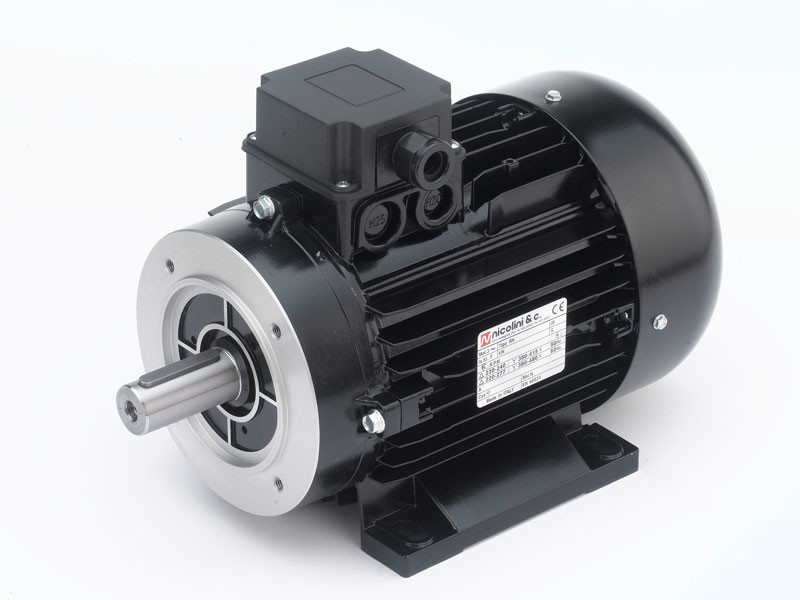

motori asincroni trifasi IE1
motori asincroni trifasi IE1
2 Poli - 3000rpm
Rotore a gabbia di scoiattolo - Chiusi ventilazione esterna - IP55 - Isol. Cl.F. - 230/400V 50Hz
| TIPO MOTORE MOTOR TYPE |
POTENZA NOMINALE RATED OUTPUT |
velocità speed |
rendimento efficency |
fattore di potenza power factor |
Corrente corrent 400V |
corrente avviamento current for d.o.l. starting |
coppia torque |
momento d'inserzia moment of inertia |
peso (b3) weight b3 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| RN | Kw | rpm | % | COSφ | A | IS/IN | Nm | Cs/Cn | Cm/Cn | Kgm² | Kg |
| RN 63a2 | 0,18 | 2740 | 69,2 | 0,80 | 0,47 | 4,0 | 0,62 | 2,3 | 2,3 | 0,00016 | 4,0 |
| RN 63b2 | 0,25 | 2760 | 70,4 | 0,79 | 0,65 | 4,2 | 0,86 | 2,2 | 2,3 | 0,00020 | 4,5 |
| RN 63c2* | 0,37 | 2760 | 67,2 | 0,82 | 0,97 | 4,1 | 1,03 | 2,1 | 2,1 | 0,00025 | 5,0 |
| RN 71a2 | 0,37 | 2810 | 68,5 | 0,78 | 1,00 | 4,5 | 1,25 | 2,0 | 2,1 | 0,00035 | 6,0 |
| RN 71b2 | 0,55 | 2800 | 71,9 | 0,79 | 1,40 | 4,9 | 1,90 | 2,1 | 2,4 | 0,00045 | 7,2 |
| RN 71c2* | 0,75 | 2790 | 72,2 | 0,79 | 1,90 | 4,4 | 2,50 | 2,0 | 2,2 | 0,00065 | 8,0 |
| RN 80a2 | 0,75 | 2800 | 75,9 | 0384 | 1,70 | 5,0 | 2,56 | 2,4 | 2,4 | 0,00085 | 9,1 |
| RN 80b2 | 1,10 | 2820 | 78,8 | 0,84 | 2,40 | 5,2 | 3,72 | 2,4 | 2,6 | 0,00110 | 11,0 |
| RN 80c2* | 1,50 | 2810 | 73,7 | 0,84 | 3,50 | 5,2 | 4,85 | 2,5 | 2,6 | 0,00120 | 12,2 |
| RN 90Sa2 | 1,50 | 2860 | 80,6 | 0,84 | 3,20 | 6,0 | 5,00 | 2,5 | 2,6 | 0,0015 | 14,0 |
| RN 90Sb2* | 1,85 | 2860 | 78,7 | 0,86 | 3,95 | 6,2 | 6,10 | 2,5 | 2,6 | 0,0017 | 15,0 |
| RN 90La2 | 2,20 | 2890 | 81,5 | 0,83 | 4,70 | 6,4 | 7,30 | 2,8 | 2,8 | 0,0020 | 16,5 |
| RN 90Lb2* | 3,00 | 2890 | 81,9 | 0,84 | 6,30 | 6,5 | 9,70 | 2,6 | 2,4 | 0,0025 | 17,2 |
| RN 100a2 | 3,00 | 2880 | 83,2 | 0,84 | 6,20 | 6,8 | 9,90 | 2,6 | 2,4 | 0,0038 | 21 |
| RN 100b2* | 4,00 | 2850 | 84,0 | 0,86 | 8,00 | 7,0 | 13,4 | 2,5 | 2,4 | 0,0050 | 22 |
| RN 112a2 | 4,00 | 2895 | 85,2 | 0,87 | 7,80 | 7,2 | 13,2 | 2,4 | 2,8 | 0,0055 | 27 |
| RN 112b2* | 5,50 | 2870 | 84,0 | 0,86 | 11,0 | 7,0 | 18,3 | 2,3 | 2,7 | 0,0090 | 30 |
| RN 112c2* | 7,50 | 2860 | 81,3 | 0,86 | 15,5 | 7,4 | 25,1 | 2,5 | 2,9 | 0,0110 | 34 |
| RN 132Sa2 | 5,50 | 2910 | 86,3 | 0,83 | 11,1 | 7,0 | 18,1 | 2,2 | 2,8 | 0,014 | 45 |
| RN 132Sb2 | 7,50 | 2900 | 87,2 | 0,84 | 14,8 | 7,4 | 25,0 | 2,5 | 2,9 | 0,019 | 50 |
| RN 132Ma2* | 9,20 | 2920 | 86,9 | 0,85 | 18,0 | 6,9 | 30,0 | 2,5 | 2,6 | 0,024 | 53 |
| RN 132Mb2* | 11,0 | 2920 | 86,4 | 0,88 | 20,9 | 6,5 | 36,0 | 2,4 | 2,6 | 0,030 | 56 |
| RN 160Ma2 | 11,0 | 2930 | 88,5 | 0,82 | 21,9 | 6,4 | 36,0 | 2,1 | 2,6 | 0,033 | 80 |
| RN 160Mb2 | 15,0 | 2920 | 90,1 | 0,83 | 29,0 | 6,3 | 49,0 | 2,2 | 2,5 | 0,040 | 85 |
| RN 160La2 | 18,5 | 2930 | 90,7 | 0,78 | 37,8 | 7,0 | 60,0 | 2,5 | 2,9 | 0,050 | 100 |
| RN 160Lb2* | 22,0 | 2920 | 84,0 | 0,88 | 43,0 | 6,8 | 72,0 | 2,4 | 2,5 | 0,077 | 105 |
* potenze non contemplate dai documenti IEC
 |

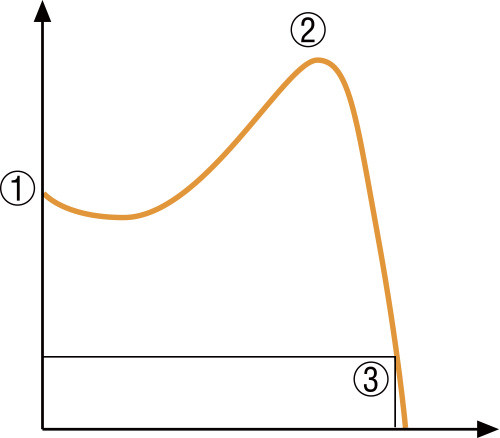

Tipica curva di velocità/coppia 1) CA = Coppia Avviamento 2) CM = Coppia massima 3) CN = Coppia Nominale
Curve di velocita/coppia per motori specifici possono essere forniti a richiesta |
Typical speed/torque curve 1) CA = Starting torque 2) CM = Breakdown torque 3) CN = Full load torque
Speed/torque curves for specific motors can be supplied upon request |
