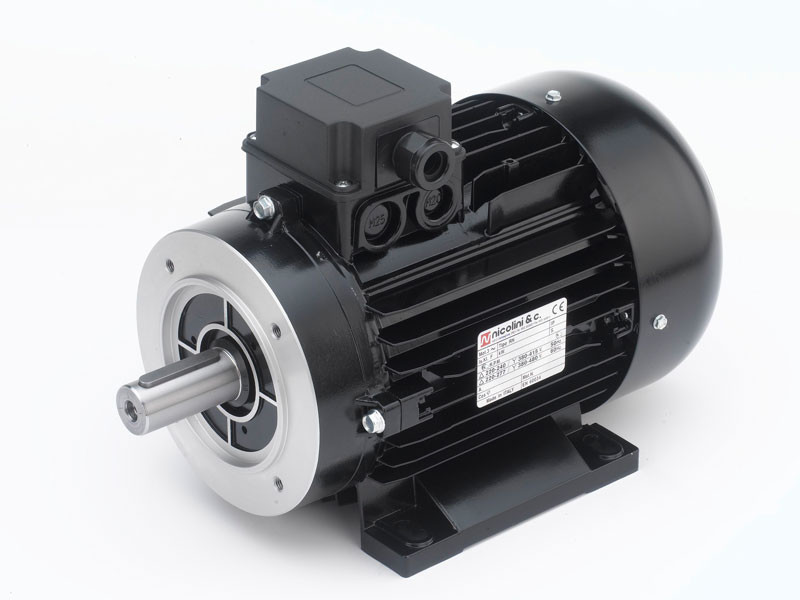

motori asincroni trifasi IE1
motori asincroni trifasi IE1
8 Poli - 750rpm
Rotore a gabbia di scoiattolo - Chiusi ventilazione esterna - IP55 - Isol. Cl.F. - 230/400V 50Hz
| TIPO MOTORE MOTOR TYPE |
POTENZA NOMINALE RATED OUTPUT |
velocità speed |
rendimento efficency |
fattore di potenza power factor |
Corrente corrent 400V |
corrente avviamento current for d.o.l. starting |
coppia torque |
momento d'inserzia moment of inertia |
peso (b3) weight b3 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| RN | Kw | rpm | % | COSφ | A | IS/IN | Nm | Cs/Cn | Cm/Cn | Kgm² | Kg |
| RN 71a8 | 0,09 | 630 | 55,0 | 0,66 | 0,38 | 2,4 | 1,40 | 1,7 | 1,7 | 0,0009 | 6,3 |
| RN 71b8 | 0,12 | 640 | 56,0 | 0,69 | 0,50 | 2,5 | 1,80 | 1,7 | 1,7 | 0,0009 | 7,0 |
| RN 80a8 | 0,18 | 675 | 50,0 | 0,62 | 0,90 | 2,4 | 2,50 | 1,8 | 1,8 | 0,0015 | 9,2 |
| RN 80b8 | 0,25 | 670 | 54,0 | 0,64 | 1,12 | 2,8 | 3,50 | 1,7 | 1,7 | 0,0018 | 11,0 |
| RN 90Sa8 | 0,37 | 680 | 65,0 | 0,68 | 1,25 | 2,8 | 5,20 | 1,7 | 1,8 | 0,0025 | 15,0 |
| RN 90La8 | 0,55 | 690 | 62,0 | 0,70 | 1,95 | 2,9 | 7,60 | 1,7 | 1,8 | 0,0035 | 17,0 |
| RN 100a8 | 0,75 | 695 | 72,0 | 0,72 | 2,20 | 3,5 | 10,3 | 1,6 | 1,8 | 0,0053 | 20,0 |
| RN 100b8 | 1,10 | 700 | 74,0 | 0,73 | 3,10 | 3,6 | 15,0 | 1,8 | 2,0 | 0,0070 | 22,0 |
| RN 112a8 | 1,50 | 705 | 72,0 | 0,72 | 4,40 | 4,0 | 20,0 | 1,7 | 2,1 | 0,013 | 29,0 |
| RN 112b8* | 1,85 | 700 | 70,0 | 0,75 | 5,40 | 4,0 | 25,0 | 1,8 | 2,0 | 0,019 | 32,0 |
| RN 132Sa8 | 2,20 | 700 | 75,0 | 0,73 | 6,10 | 4,2 | 30,0 | 1,6 | 2,0 | 0,025 | 45,0 |
| RN 132Ma8 | 3,00 | 710 | 75,0 | 0,74 | 8,30 | 4,0 | 40,0 | 1,9 | 2,2 | 0,033 | 53,0 |
| RN 132Mb8* | 3,70 | 710 | 73,0 | 0,78 | 9,90 | 4,1 | 50,0 | 1,7 | 2,0 | 0,045 | 57,0 |
| RN 160Ma8 | 4,00 | 710 | 79,0 | 0,73 | 10,5 | 4,4 | 54,0 | 1,7 | 2,5 | 0,050 | 80,0 |
| RN 160Mb8 | 5,50 | 715 | 81,0 | 0,74 | 14,2 | 4,7 | 74,0 | 1,8 | 2,4 | 0,065 | 85,0 |
| RN 160La8 | 7,50 | 720 | 83,0 | 0,75 | 18,5 | 5,3 | 100 | 2,0 | 2,5 | 0,088 | 100 |
* potenze non contemplate dai documenti IEC
